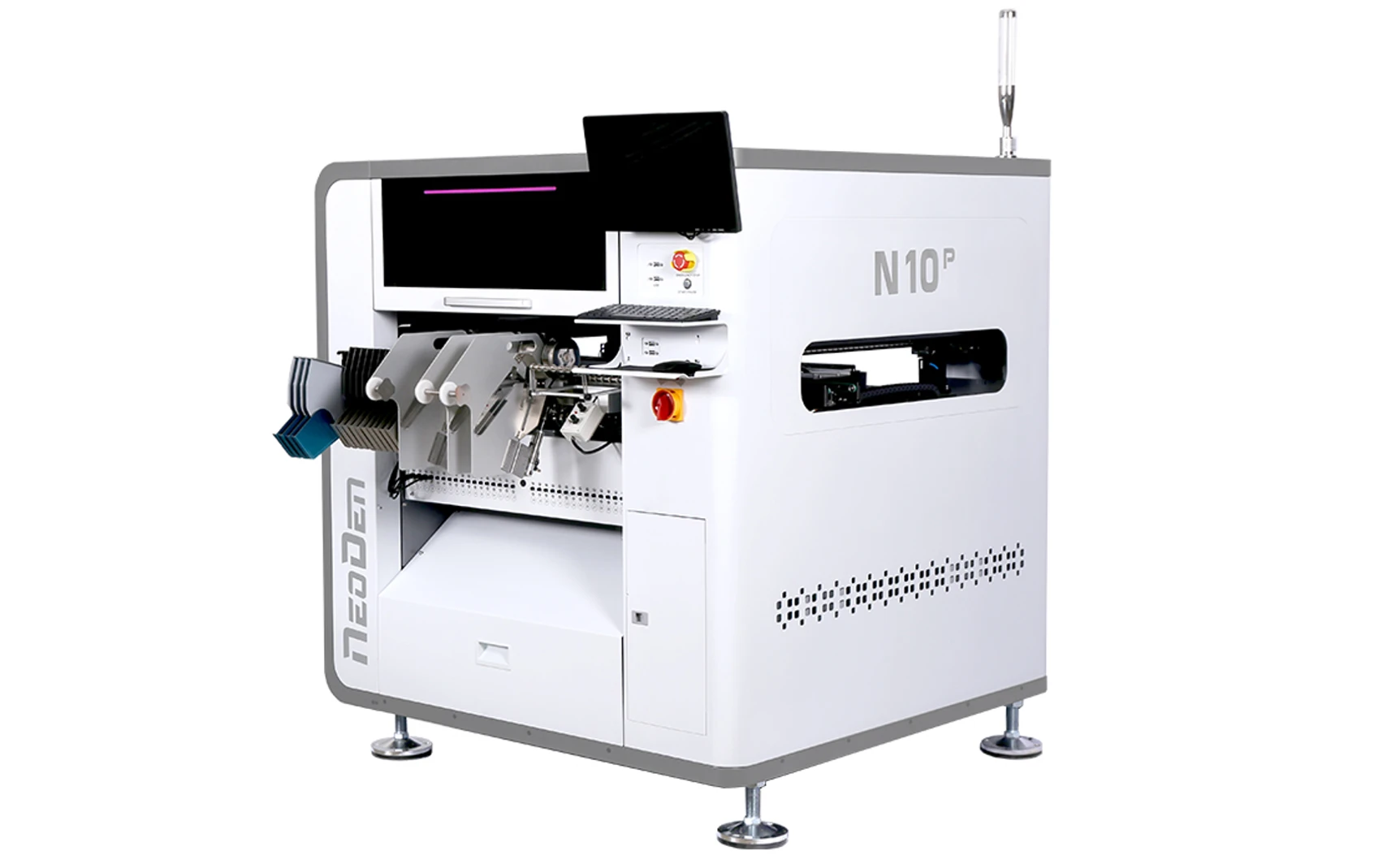

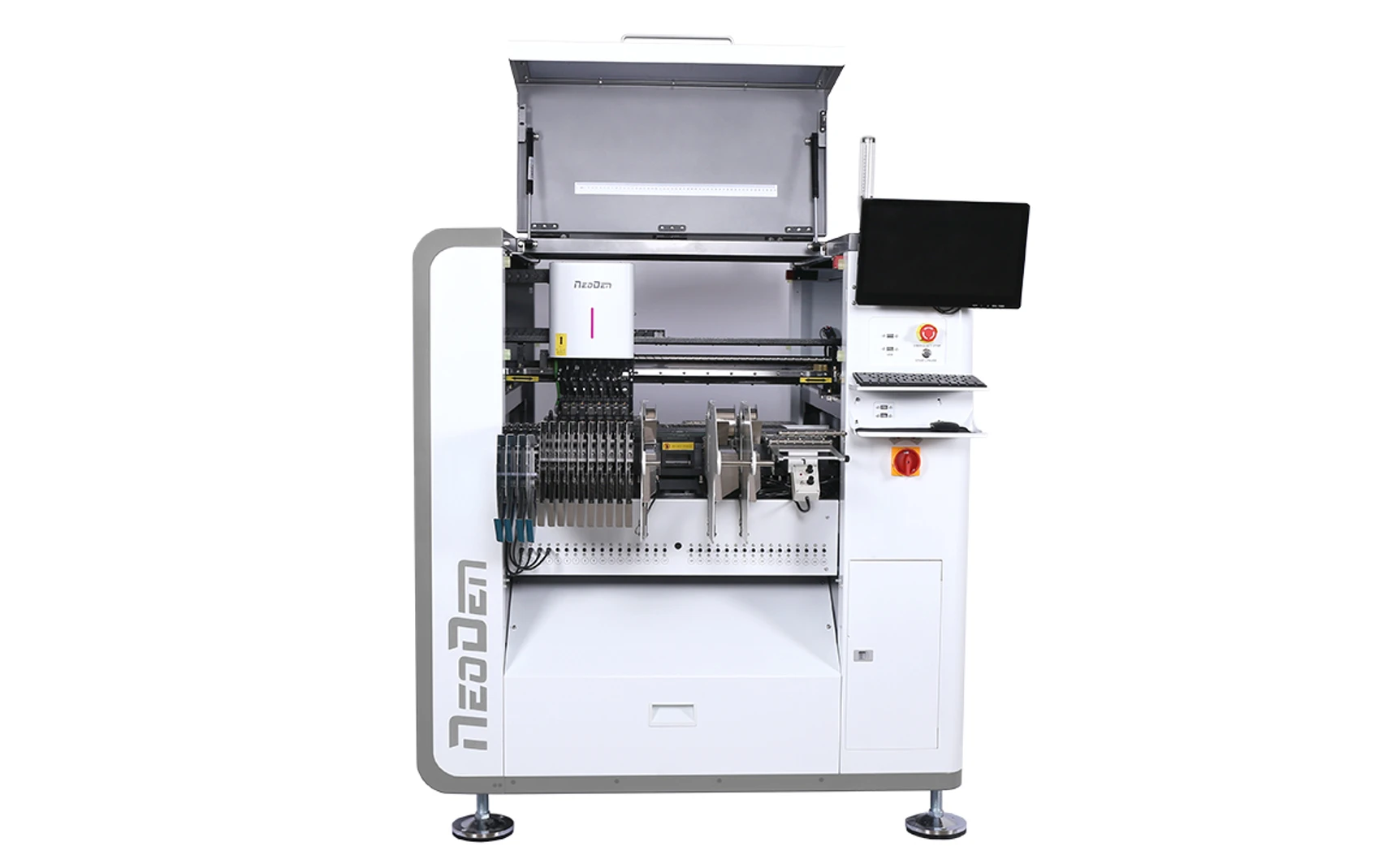

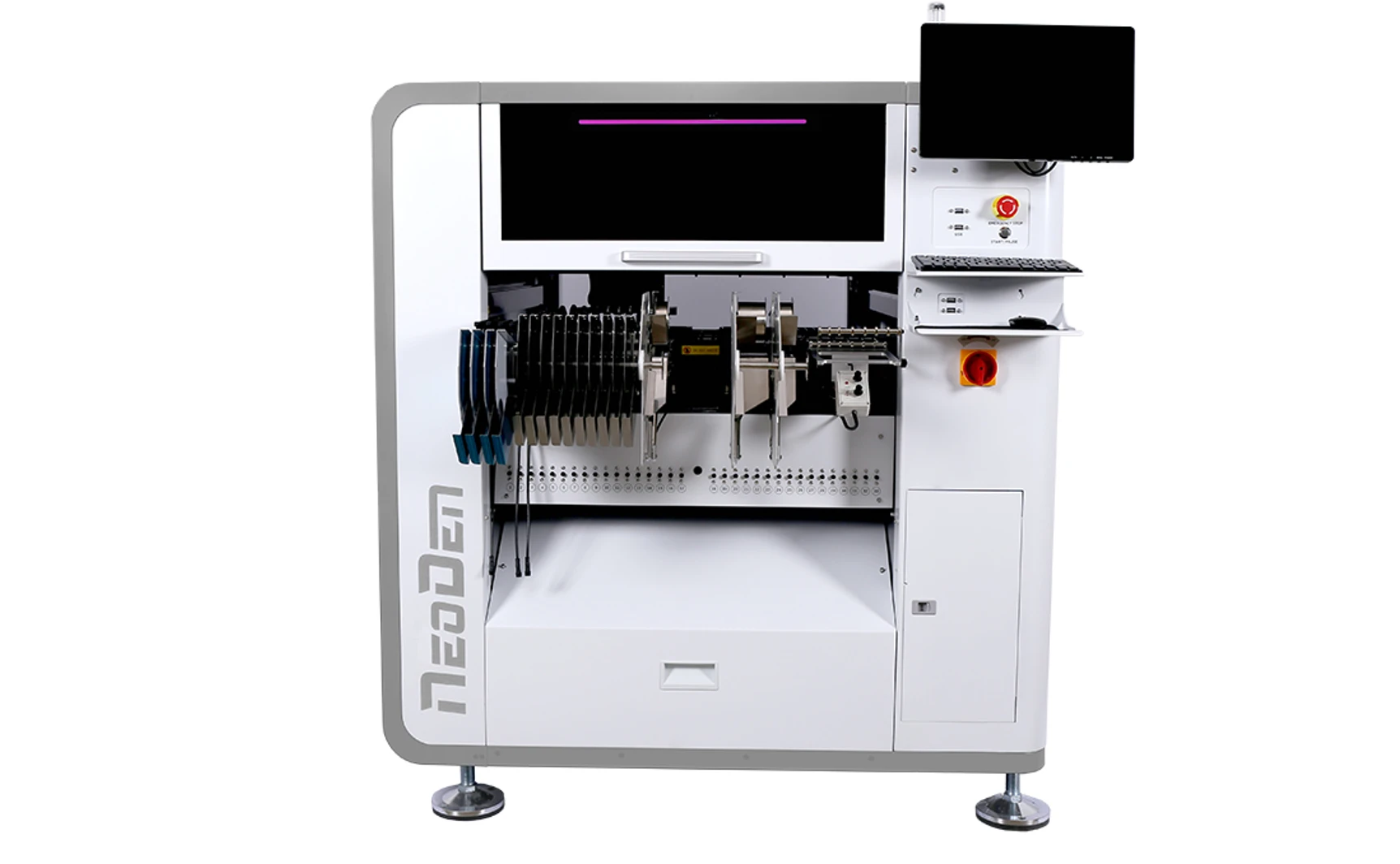

Neoden 10P
PERFORMANSLI SMD DİZGİ MAKİNESİ
Adet:
- Otomatik Nozul Değiştirme: 39 nozzle pozisyonu ile hız ve esneklik arttırılmıştır.

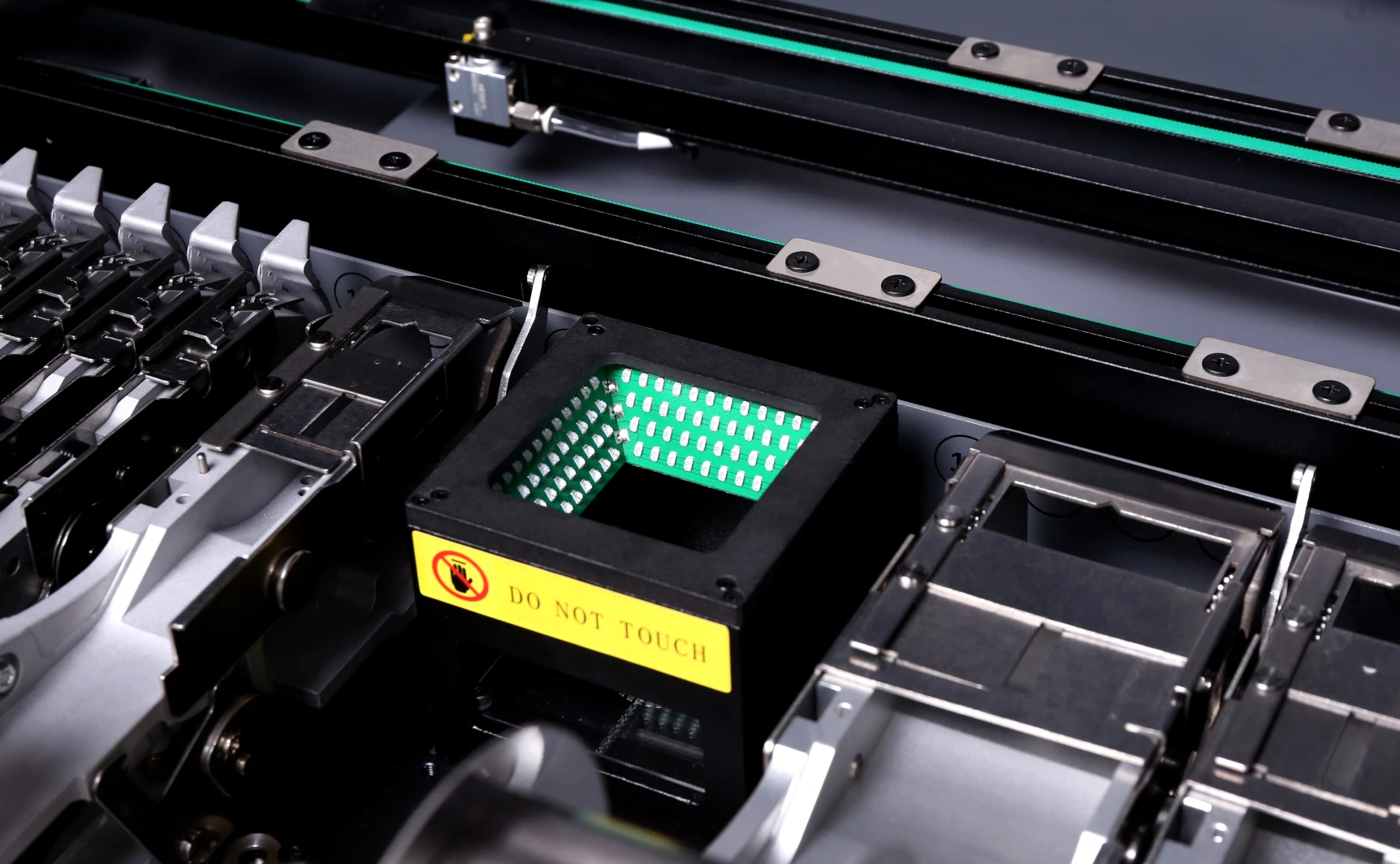

- IC Kamera: Daha büyük IC fotoğrafları çekme ve otomatik nozzle değişimi ile otomatik kalibrasyon imkanı.
- Otomatik Nozul Yüksekliği Kalibrasyonu: Operasyonel kolaylık sağlar.
- Atık kutusu: Malzemelerin geri dönüşümü kolaylaştırır.
- 80 reel feeder: Aynı anda daha fazla malzeme beslenmesine imkan sağlanır.
- Konveyör uzantıları (opsiyonel) ile 1500mm uzunluğa kadar kartları dizme kabiliyetine sahiptir.
- Nozul Hava Basıncı Ölçümü: Potansiyel oluşabilecek zararı ve malzeme israfını engelleyerek sürecin istikrarını artırır ve engelleri ortadan kaldırır.
- Gelişmiş Yazılım Tasarımı: Kullanım kolaylığı ve makinenin daha verimli çalışmasını sağlar.

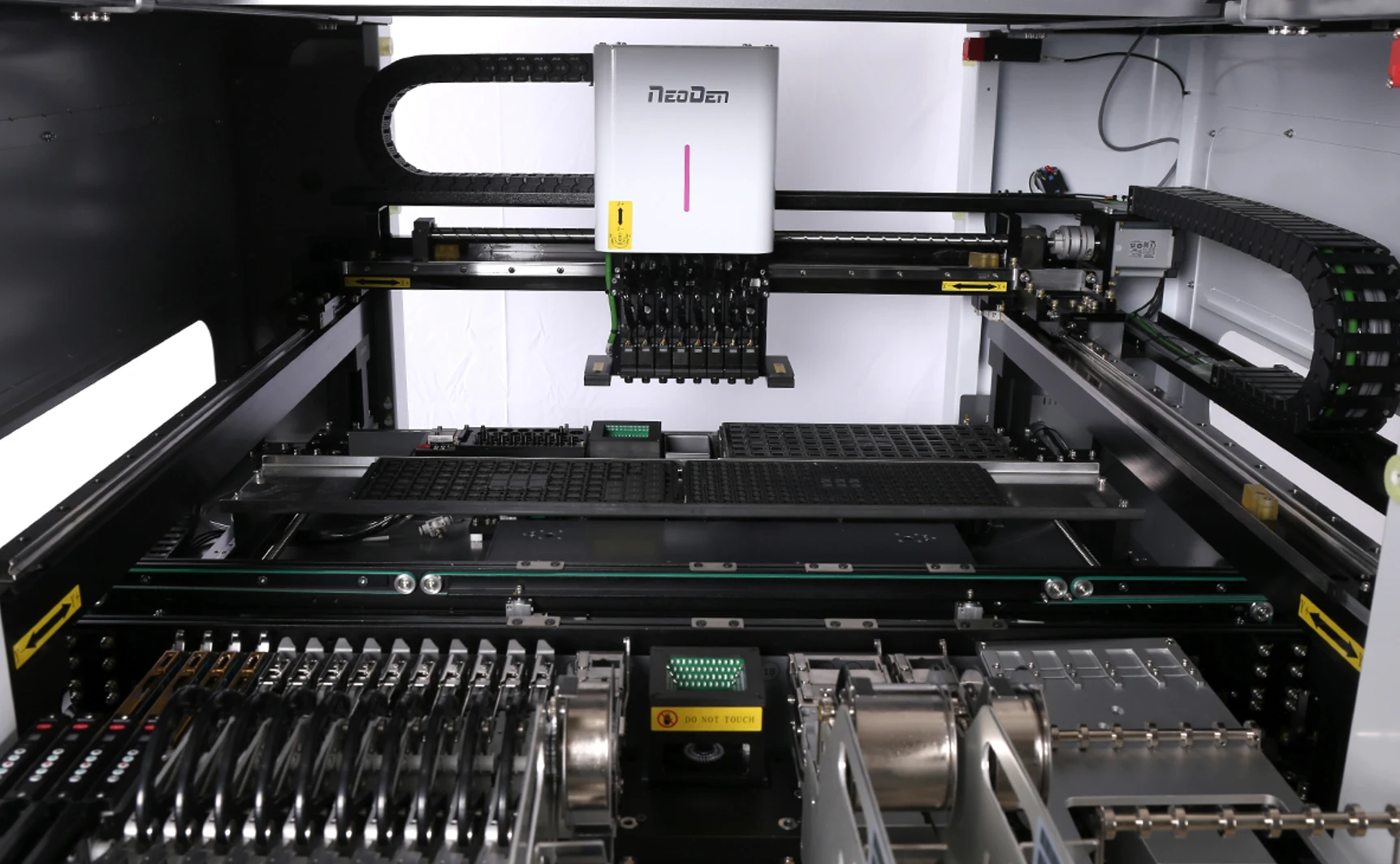

- 8 yüksek hızlı kafa (nozzle) farklı komponentlerde en iyi üretim verimliliği ve doğruluğunu sağlar.
- Yüksek hassasiyetli vizyon hizalama kamerası ve hareketli kameralar ile donatılmıştır.
- Makine çeşitli sensörler ile donatılmıştır: XY ekseni için manyetik grid cetveli, nozulun yukarı-aşağı ve dönme hareketi için bağımsız sensörler, aynı seviyedeki nozul'ların taraması için sensör.
- 18000 cph (maksimum), 13000 cph (ortalama) uygulanabilir dizgi kapasitesine sahiptir.
- Kapalı döngü kontrol sistemi sayesinde yüksek hassasiyetli bir geri bildirim sistemine sahiptir.
- Tüm feederlardaki komponentlerin koordinatlarını ve alma yüksekliklerini aynı ayna tek seferde hesaplayabilmektedir.
- Çift fiducial kamera, her feeder'ın koordinatlarına erişebilmektedir.
- Dizgi Hassasiyeti: ± 0.01 mm
- Dizebildiği Komponentler: Minimum 0201, maksimum IC, BGA, QFN dizebilir
- PCB çalışma ölçüsü: 500 x 300 mm (Tek seferde), 1500 x 300 mm (Ek konveyör uzantısıyla)
- Pnömatik ve elektrikli feeder seçeneklerini desteklemesi feeder seçiminde esnekliği sağlar.
- Feeder: Maksimum 66 adet

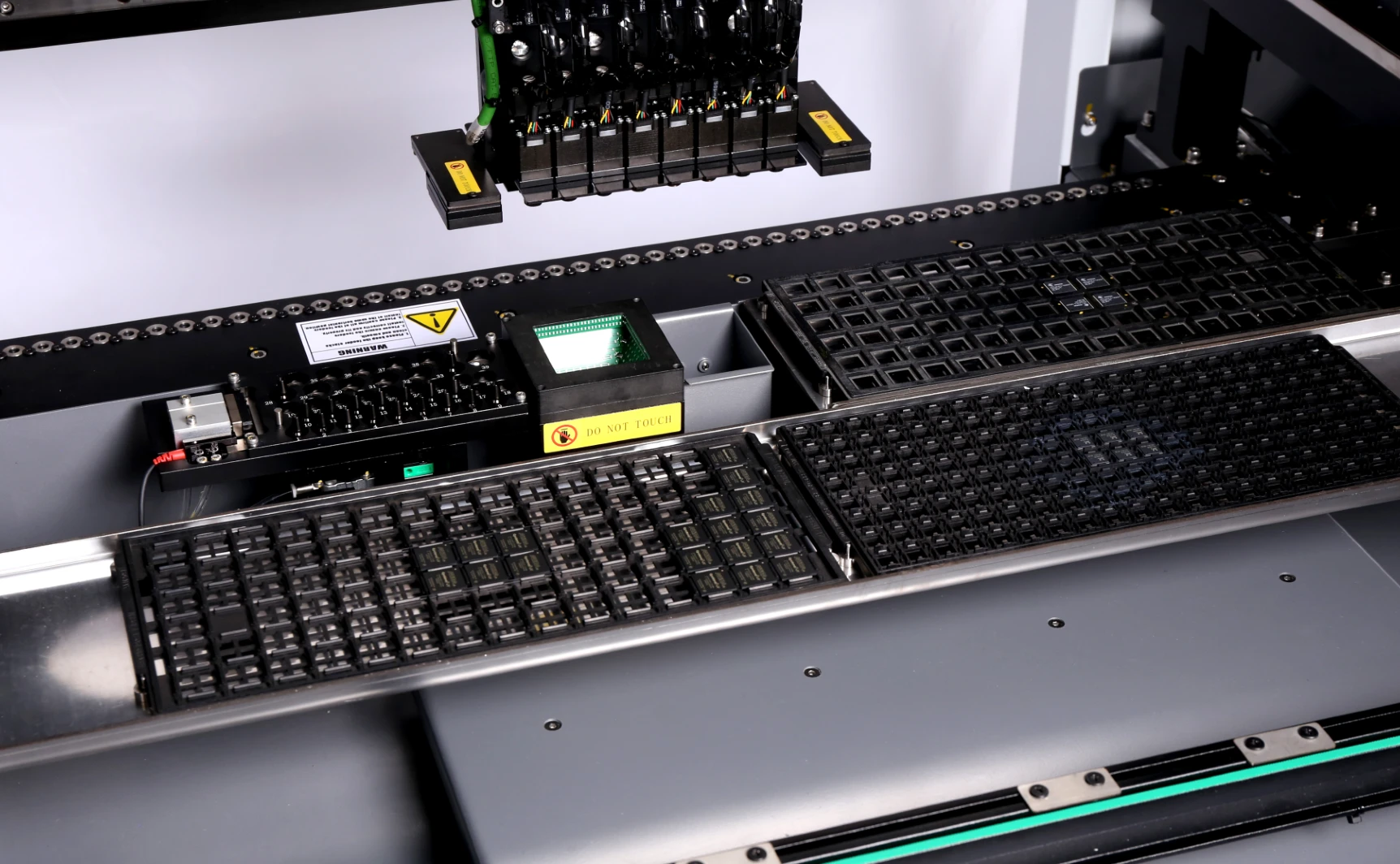

- Komponent alma kabiliyeti: Bant, tüp ve tray feeder üzerinden
